Gå forbi en hvilken som helst bygning med glassfront på en lys ettermiddag, og du kan føle problemet. Sollys passerer gjennom glasset, treffer en overflate inni, og blir til varme som kjølesystemet så må fjerne. Arkitektonisk skyggelegging er praksisen med å avbryte den sekvensen før den begynner. Det er også et av få designgrep som forbedrer beboerkomforten, senker energibehovet og gir en fasade karakter på samme tid.
Denne veiledningen ser på hvordan skyggeleggingsstrategier endres med orienteringen, hvor belagte stoffer og nettingskjermer passer sammen med lameller og finner, og hva som er verdt å sjekke før du spesifiserer et tekstil for en permanent skyggelegging.
Hva arkitektonisk skyggelegging gjør for en bygning
En skyggeanordning fanger opp direkte solstråling før den når glass eller vegg. Tre fordeler følger. For det første synker solvarmetilskuddet, slik at kjøleanlegget kan være mindre og går i færre timer hvert år. For det andre er blending kontrollert, noe som betyr mer enn mange forventer på kontorer, klasserom og avdelinger der skjermer og arbeidsflater sitter tett inntil vinduer. For det tredje er selve fasaden og materialene bak den beskyttet: belegg, fugemasser og innvendige overflater eldes saktere når de ikke tilberedes av direkte sol.
Skyggelegging er ikke bare et spørsmål om å dekke glass. En velbedømt enhet blokkerer høyvinklet sommersol samtidig som den slipper lavvinklet vintersol gjennom, og den slipper fortsatt inn nok dagslys til at plassen føles åpen. Overskygge er en reell feilmodus: rommene blir svake, den kunstige belysningen slås på, og energien som spares på kjøling brukes igjen på lamper.
Hvorfor orientering styrer enhver skyggebeslutning
Fordi solen følger en forutsigbar bane, forteller orientering deg mer om riktig skyggerespons enn nesten noen annen enkeltfaktor. Tabellen nedenfor oppsummerer logikken de fleste designere bruker på den nordlige halvkule; på den sørlige halvkule bytter nord og sør ganske enkelt roller.
| Fasadeorientering | Solutfordring | Skyggeleggingstilnærming som vanligvis fungerer |
|---|---|---|
| Sør | Høy sommersol, lav vintersol | Faste horisontale lameller, overheng eller lameller i størrelse for å slippe inn vintersol |
| Øst og Vest | Lavvinklet sol om morgenen og sen ettermiddag | Vertikale finner, dype avsløringer, bevegelige nettingrulleskjermer eller glidende tekstilpaneler |
| Nord | Stort sett diffust lys, pluss lav sommersol nær soloppgang og solnedgang | Minimal skyggelegging; lyshyller og lokal blendingskontroll ved behov |
| Taklys og atria | Sol høyt over hodet store deler av dagen | Utvendige lamellgitter, stoffbaldakiner eller oppspente skjermer over glasset |
Øst- og vesthøydene er de vanskelige. Solen kommer nesten horisontalt, så et enkelt overheng gjør lite og solveksten faller sammen med den varmeste delen av ettermiddagen. Det er her bevegelige skjermer og nettingtekstiler tjener sin plass, fordi de kan settes ut når solen står lavt og trekkes tilbake når den ikke er det.
Fast, bevegelig og tekstilskyggelegging sammenlignet
Faste enheter
Lameller, brise-soleil, overheng og dypt forsenkede åpninger har ingen bevegelige deler, ingen motorer og ingen vedlikeholdskontrakt. De er standardvalget for offentlige bygninger der pålitelighet er viktig, og de kan dimensjoneres nøyaktig fra solbanedata. Deres svakhet er manglende fleksibilitet: de er innstilt for én designbetingelse og kan ikke reagere når været, årstiden eller bruken av et rom endres.
Drifts- og uttrekkbare systemer
Rullegardiner, skyveskjermer, uttrekkbare markiser og roterende finner kan justeres av beboerne eller av et bygningsstyringssystem. De takler godt skiftende solvinkler og kan trekkes tilbake når dagslys eller utsikt betyr mer enn varmeøkning. Avveiningen er like klar: motorer, skinner, sensorer og stoff trenger alle service, og en sviktende skjerm er en veldig synlig feil.
Tekstil og strekkskygge
Belagte tekstiler sitter mellom disse to posisjonene. En strammet membranbaldakin spenner over et stort område med svært få støtter, så det kan skygge for et torg, en gangvei, en parkeringsplass, en stadionbane eller en flyplassforplass uten å fylle plassen med søyler. Materialet er lett, pakker ned for transport, og kan formes til buede former som stivner når stoffet er forspent. Belagte membraner i området 950 til 1250 g/m2 er det vanlige valget for permanente utendørskonstruksjoner, fordi belegget motstår ultrafiolett lys og smuss i flere år i stedet for årstider.

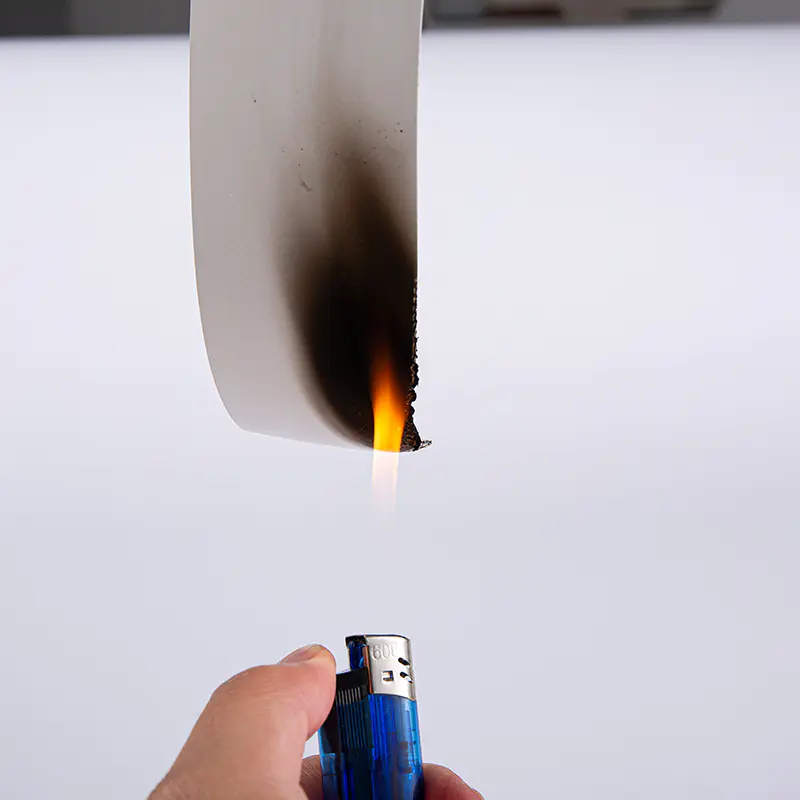

1100G PVDF strekkmembranstoff R-515 En 1100 g/kvm PVC-belagt polyestermembran med PVDF-lakk for permanente strekkstrukturer, som gir høy styrke og selvrensende ytelse. Se produkt → Mesh-skjermer: skyggelegging uten å miste utsikten
Ikke alle skyggeproblemer trenger et solid tak. Der en utsikt eller en bris betyr mer enn maksimal solkontroll, er en vevd mesh-skjerm ofte det beste svaret. Nøkkeltallet er åpenhetsfaktoren, som er prosentandelen av stoffoverflaten som er åpen. Et nett med omtrent 30 til 50 prosent åpenhet filtrerer en nyttig del av direkte stråling og myker opp gjenskinn, samtidig som det lar passasjerene se skylinen og slipper luft gjennom, noe som også reduserer vindtrykket på festene og bærerammen.
To belagte netting kan se identiske ut i en prøvebok og oppføre seg ganske forskjellig på en fasade, fordi veving, beleggsvekt og overflatefinish alle påvirker hvordan skjermen filtrerer lyset. En kort oversikt over hvordan mesh-stoffer klassifiseres og brukes er verdt å lese før du shortlist materialer for en solcelleskjerm.
400G PVC-belagt polyesternettstoff for utendørs solskjerming Et 400 g/kvm PVC-belagt polyesternett for utendørs solskjermingsmarkiser, med luftstrøm, flere farger og tilpassbare størrelser for solskjermprosjekter. Se produkt → Skyggelegging som en annen hud på fasaden
En annen bruk av belagt netting har mindre å gjøre med glass og mer å gjøre med selve veggen. Et oppspent meshlag som holdes et kort stykke foran en fasade skaper en ventilert andre hud. Det skygger veggen fra direkte sol, slik at overflatetemperaturen forblir lavere og mindre varme lagres i strukturen; den skjuler serviceutstyr, regnvannsrør og ventilasjonslameller; og det gir en stor, flat høyde litt dybde og mønster. Fordi nettet er åpent, kan veggen bak det fortsatt tørke ut, og skjermen legger svært lite vekt på rammen.
400G PVC-nettingsstoff for utvendig veggdekorasjon Et 400 g/kvm PVC-belagt polyesternett for ventilerte bygningsfasader, som kombinerer værbestandighet, rivestyrke og pusteevne for utvendig veggdekorasjon. Se produkt → Sammenligning av hovedfamiliene for skyggelegging
De fleste skyggetekstiler deler samme skjelett: a vevd polyester bunnstoff , enten solid eller mesh, med et polymerbelegg som låser veven sammen og skjermer den mot sollys og vann. Det som betyr noe på spesifikasjonsstadiet er beleggskjemien, stoffets vekt og åpenheten.
| Stofffamilie | Typisk vekt | Passer best til | Hva det bidrar med |
|---|---|---|---|
| PVC-belagt nettingstoff | 280 til 400 g/m2 | Rullegardiner, solkremer, fasadeskjermer | Åpenhet, blendingskontroll, vindgjennomtrengelighet |
| PVC-belagt telt og teltduk | 650 til 850 g/m2 | Markiser, baldakiner, event- og markedstak | Vannmotstand, blokkeringsmuligheter, sveisbare sømmer |
| PVDF eller akryl arkitektonisk membran | 950 til 1250 g/m2 | Permanente strekkskyggestrukturer | Langsiktig UV-stabilitet, høy strekkfasthet, lett å rengjøre overflate |
En sjekkliste for praktiske spesifikasjoner
Om skjermen havner på et skolevindu eller en transporthall, har de samme spørsmålene en tendens til å avgjøre om installasjonen fortsatt ser rett ut etter fem somre.
- Start fra solbanedata for det faktiske nettstedet i stedet for fra et fotografi av et annet prosjekt.
- Fest åpenhetsfaktoren eller lystransmisjonen du trenger før du bestemmer deg for en farge.
- Bestem tidlig om skjermen må være uttrekkbar, og planlegg samtidig tilgang for vedlikehold.
- Spør om beleggtype og beleggsvekt, ikke bare total stoffvekt. To stoffer med samme vekt kan eldes svært forskjellig.
- Sjekk strekk-, riv- og sømstyrke mot vindbelastningen ved festepunktene.
- Bekreft brannytelsen i forhold til den lokale koden og innhent testbeviset skriftlig.
- Planlegg rengjøring fra begynnelsen: mildt rengjøringsmiddel, en myk børste, ingen aggressive løsemidler, og en visuell kontroll av oppspente kanter to ganger i året.
Hva vi ser fra fabrikksiden
Vår egen erfaring på dette feltet begynte i 2010 i Haining, hvor polyesterbaseduker er belagt med PVC, PVDF og akrylsystemer for membranstrukturer, telt, markiser og industriskjermer. Fra den siden av forsyningskjeden er den vanligste feilen å spesifisere et stoff fra et fotografi eller fra et vektnummer alene. Vekten forteller deg hvor mye materiale det er; det står ingenting om hvordan belegget ble formulert, hvor tett bunnduken ble vevd, eller hvordan kantene skal ferdigbehandles.
Hvis et skyggeleggingsprosjekt er i de tidlige stadiene, er orienteringen, spennet mellom festepunkter og åpenheten du ønsker detaljene det er verdt å sette seg inn først. For alle som ønsker å sammenligne spesifikasjoner direkte, de belagte stoffene vi produserer dekker alle de tre familiene beskrevet ovenfor, og fysiske prøver er fortsatt den raskeste måten å se hvordan et nett eller en membran oppfører seg i virkelig lys.
Arkitektonisk skyggelegging kommer sjelden ned til ett produkt. Det kommer ned til geometri først, og deretter til et materiale som fortsatt vil gjøre jobben sin et tiår senere. Få orienteringen og åpenheten riktig, og resten av spesifikasjonen blir betydelig enklere.
